توضیحات

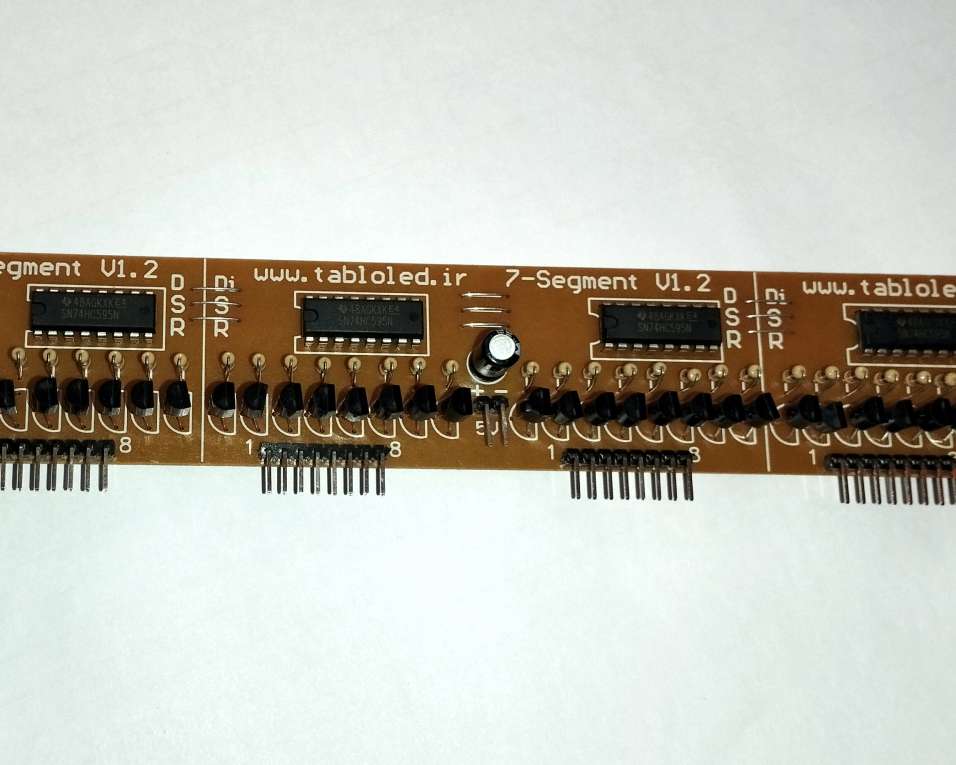

این درایور جهت ساخت سونسگمنت با ابعاد بزرگ استفاده میشود. وظیفه این برد، کنترل و نمایش اطلاعات بر روی سونسگمنتها است. اطلاعات برای این ماژول بهسادگی توسط سه رشته سیم ارسال و بهصورت سریالی به ماژولهای بعدی منتقل میشود.

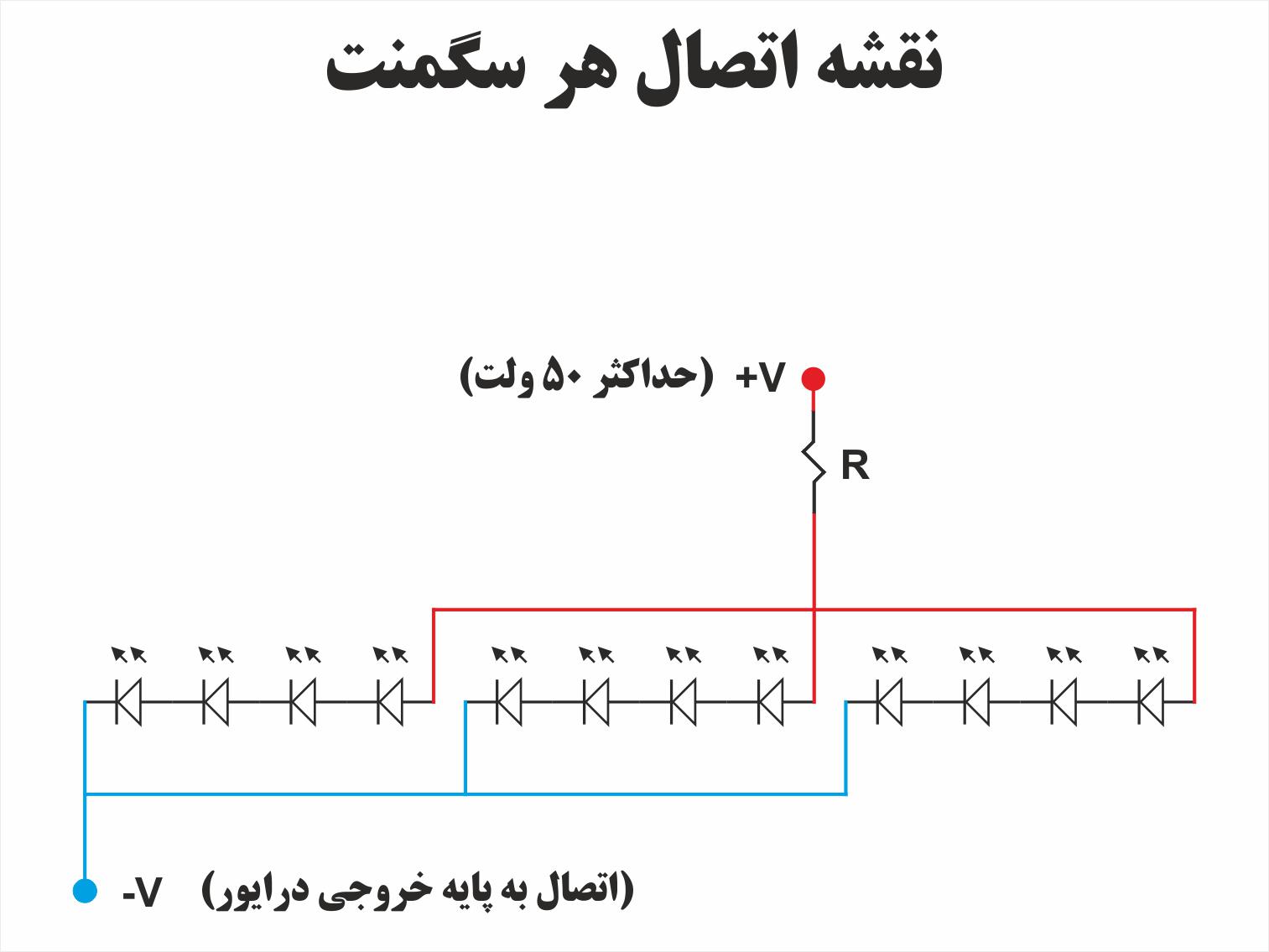

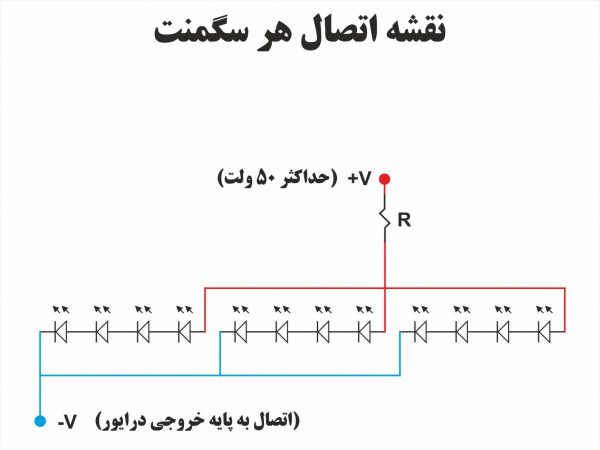

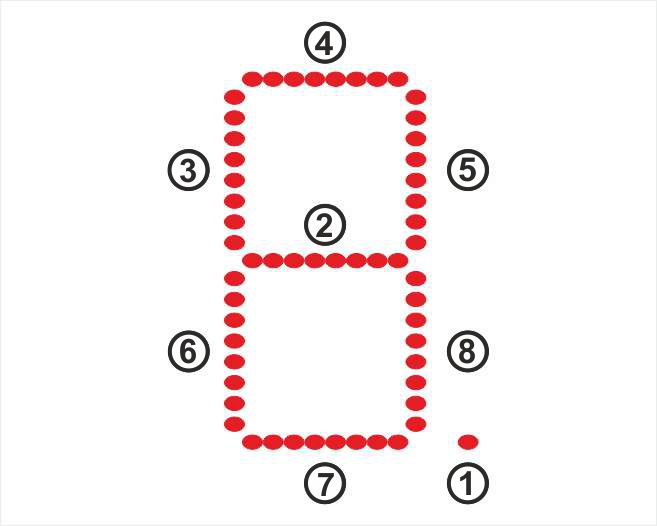

هر پورت خروجی شامل 8 پین است که طبق تصویر به سونسگمنت متصل میشوند. خروجیها منفی را سوئیچ میکنند و مثبت بهصورت مستقیم به قطعات سونسگمنت متصل میشود. در واقع سونسگمنت باید آندمشترک ساخته شود.
ولتاژ منبعتغذیه را باید متناسب با ولتاژ سونسگمنت انتخاب کنید. اگر ولتاژ منبعتغذیه بالاتر باشد، باعث اتلاف توان زیاد و سوختن ترانزیستورهای خروجی درایور خواهد شد. همچنین توجه داشته باشید که ولتاژ نقطه معمولا کمتر از قطعات سونسگمنت است و لازم است یک مقاومت مناسب با آن سری کنید.
مهمترین ویژگیهای محصول
- خروجی ترانزیستوری
- ولتاژ ورودی 5~15 ولت (دارای رگولاتور 5 ولت روی برد)
- ولتاژ خروجی تا 50 ولت
- جریان هر خروجی تا 150 میلیآمپر
- انتقال پرسرعت دیتا از طریق ارتباط سریال 3-سیم
- امکان اتصال سریالی درایورها به یکدیگر
- کنترل مجزای نقطهها به عنوان سگمنت هشتم
- تمام سوکتهای مورد نیاز همراه محصول
